EC3-SKYUT-6CD8
详情介绍
支持Intel® Kaby Lake & Skylake Processor
支持单通道SO-DIMM,DDR4 2133MHz ,Max32GB
支持 LVDS+HDMI+VGA显示输出,三显同异步
板载2*Intel I226-V (传输数率2.5Gb)
支持2*USB3.2 Gen1(5Gbps) ,8*USB2.0
板载6*COM(COM1支持TTL/232,COM支持232/485)
1*mSATA,1*SATA Port
1*mPCIE,支持Wifi/蓝牙/4G模块扩展;
DC 12~24V宽压供电
处理器 Intel® Kaby Lake & Skylake 处理器 后置I/O接口 1*DC_IN端口
芯片组 Intel® SOC 1*VGA端口
显示芯片 Intel® 核芯显卡 1*HDMI端口
显示输出 LVDS+HDMI+VGA 2*USB3.2 Gen1(5Gbps)端口
多显支持 三显同异步 1*LAN1端口
USB 2*USB3.2 Gen2(10Gbps) ,8*USB2.0 1*LAN2端口
内存 1*SO-DIMM DDR4 2133MHz Max32GB 1*AUDIO接口
音效 板载ALC269 音频解码控制器;独立功放NS4251 (3W@4Ω MAX) 内部I/O插针 1*Speaker插针
网卡 板载2*Intel I226-V(传输数率2.5Gb) 1*F_PANEL插针
存储 1*SATA Port ; 1*mSATA 1*LVDS插针
扩展槽 1*mPCIE,支持Wifi/蓝牙/4G模块扩展 1*INVERT插座
I/O芯片 IT8786E-I 1*BKCL插针
BIOS AMI  BIOS 4*F_USB2.0插针(可扩展8*USB2.0)
供电 DC/2PIN AT  12~24V 宽压供电 6*COM插针
散热系统 自带无风扇散热器 1*GPIO插针
环境 工作:0~60℃; 存储:-20℃~75℃ 1*SATA_PWR插座
0% ~ 95% 相对湿度,无冷凝 1*SATA插座
主板尺寸 145X100mm 1*AT_IN插座

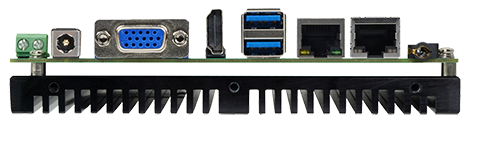

嵌入式工控主板EC3-SKYUT-6CD8细节图
