规格参数 | |||

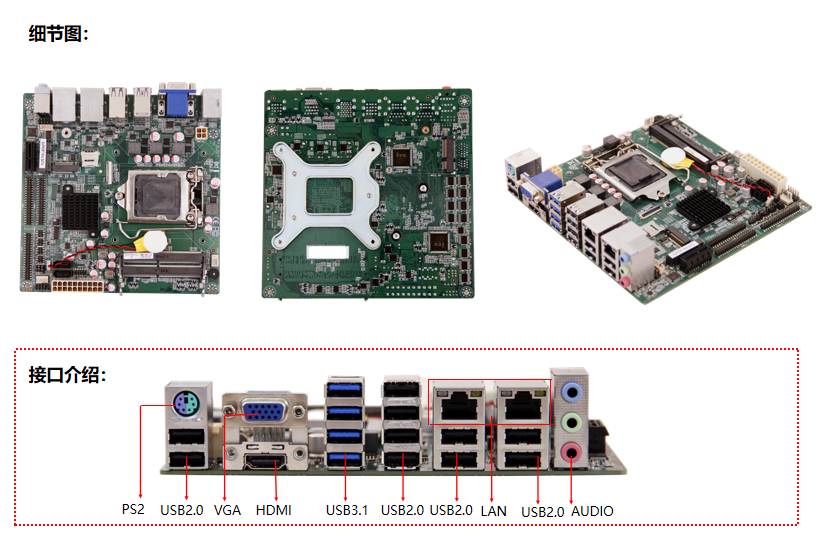

处理器 | 支持 8代&9代 Intel LGA1151 系列处理器 | 后置I/O接口 | 2*LAN 接口 |
芯片组 | H310 | 4*USB3.1接口 | |
显示芯片 | 英特尔内建显示核心 | 10*USB2.0接口 | |
显示输出 | VGA 、HDMI、EDP | 1*VGA接口 | |
多显支持 | VGA+HDMI/HDMI+EDP/VGA+EDP 双显异步/同步 |
1*HDMI接口 | |
1*三层AUDIO接口 | |||
USB | 4*USB3.1+10*USB2.0 | 1*PS2接口 | |
内存 | 2*SO-DIMM DDR4 2400/2666MHz 32GB | 内部I/O接头 | 1*F-AUDIO插针 |
音效 | 板载Realtek ALC662HD 音频解码控制器+NS4258功放芯片 输出功率: 3.2W× 2(4Ω 负载), 5.2W × 2(2Ω 负载) | 1*F_PANEL插针 | |
1*SPEAKER插针 | |||
3*COM_CONN插针(12*COM232,COM2支持RS232/422/485可选) | |||
网卡 | 板载2*Realtek RTL8111H 千兆网卡 | 2*SATA接口 | |
存储 | 2*SATA3.0 1*M-SATA (Sata SSD) | 1*GPIO插针 | |
WIFI | 1*M.2 E Key(For WIFI+Bluetooth) | 1*SYS-FAN插针 | |
I/O芯片 | 2*ITE8786E-I | 1*CPU-FAN插针 | |
BIOS | AMI BIOS | 1*20PIN AT*插针 | |
供电 | 4PIN AT* /20PIN AT* 供电 | 1*4PIN AT*插针 | |
散热系统 | 需自配115*CPU散热器 | 1*SIM扩展卡槽 | |
工作环境 | 0~60℃; 0% ~ 95% 相对湿度,无冷凝 | 1*FPC(EDP) | |
主板尺寸 | 170*170MM | 1*PCIe *1 扩展槽 |
